泛德声学为客户设计建造了多间声学实验室,其实消声室最为多见,消声室一般分为半消声室和全消声室。
其主要的指标参数主要包括:内净空尺寸、本底噪声、截止频率和自由场半径。

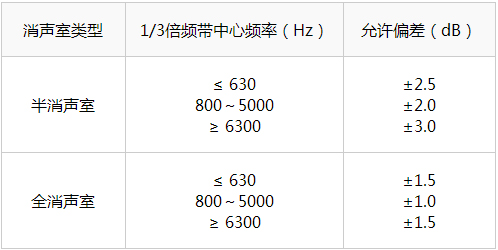

消声室自由场精度(ISO 3745-2012,单频信号测试):
全消声室
全消声室是六个面都为吸收面的消声室,地面的吸声尖劈上方铺设地网,以便进行实验。满足全消声室的使用性能;
全消声室的功能能满足声学仪器、乐器、声级计、传声器、参考声源及其他声学器件等的精确计量和标定、校准。满足电声产品(声响器和蜂鸣器、扬声器、耳机、音响、喇叭、电视机、家庭影院)等电声产品的声学性能测试分析。能满足IT 类产品(打印机、电脑、扫描仪等)噪声测试的要求。
设计满足以下标准中的各项规定:
GB 6882-1986 声学噪声源声功率级的测定消声室和半消声室精密法
ISO 3745–2003 Acoustics-Determination of Sound Power Levels of Noise Sources Using Sound Pressure-Precision Methods for Anechoic and Hemi-anechoic Rooms
GB 50800-2012 消声室和半消声室建设规范
JJF 1147-2006 "消声室和半消声室声学特性校准规范"
CNAS-CL15实验室认证认可准则在电声检测领域的应用说明的相关要求。
SJ/T10660-95 声响器和蜂鸣器通用技术条件标准
SJ/T10382-93 声响器和蜂鸣器测量方法标准
GB/T 14198-2012 传声器通用技术条件标准
GB/T12060.4-2012 传声器测量方法标准
GB/T12060.5-2011 扬声器主要性能测试方法
半消声室
半消声室为五个面是吸声面的声学实验室,地面为反射面,一般采用瓷砖或环氧地坪,保证半消声室的使用特性。
半消声室的功能:能满足整车定置噪声测试,车内部噪声测试,汽车零部件噪声测试,电冰箱、洗衣机、小家电、计算机及计算机外设等产品的噪声限值测量等。
设计应完全满足以下标准中的各项规定:
GB 6882-1986 声学噪声源声功率级的测定消声室和半消声室精密法
ISO 3745–2003 Acoustics-Determination of Sound Power Levels of Noise Sources Using Sound Pressure-Precision Methods for Anechoic and Hemi-anechoic Rooms
GB 50800-2012 消声室和半消声室建设规范
JJF 1147-2006 "消声室和半消声室声学特性校准规范"
CNAS-CL15实验室认证认可准则在电声检测领域的应用说明的相关要求。
GB/T4214.1《声学家用电器及类似用途器具噪声测试方法第1 部分:通用要求》及 GB/T4214 系列标准
GB/T 18313《声学信息技术设备和通信设备空气噪声的测量》
ECE R51 有关对四轮以上汽车就其噪声排放认证的统一规定
消声室的主要配置有:
吸声尖劈
一般选用金属吸声尖劈,尖劈内填充不同容重吸声组合材料,表面金属穿孔吸声板。
地网
地网为模块式的框架结构,框架表面为钢丝网格,框架里面安装吸声尖劈。
隔声门
隔声门为隔声吸声尖劈门一体,开启、关闭灵活自如,其门上的尖劈在关闭后与消声室内墙体上的尖劈融为一体。
隔声窗
隔声窗是消声室与混响室合并使用的测试窗口,开启、关闭灵活自如,其隔声窗上的尖劈在关闭后与消声室内墙体上的尖劈融为一体。
尾排系统
尾排系统采用低噪声高温风机,可以有效地抽取车辆运行时排除的尾气,可拆卸,并配有耐400℃高温的软管。
照明电器
照明采用静音节能灯,保证工作区域照度300Lux。所有进出消声室的管线均做声学处理。
隔声套组是在实际测试中应用得很多的声学实验室,它由混响室、消声室组合构成,满足不同的测试需求。

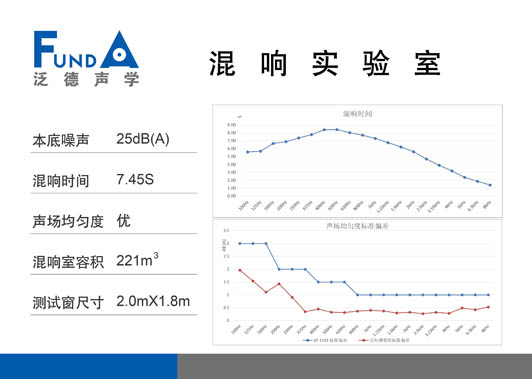

混响室声场扩散特性:
GB/T 6881.1中对声场均匀度的要求
倍频带中心频率f(Hz) | 1/3倍频带中心频率f(Hz) | 最大标准偏差(dB) |
100 ~ 125 | 80 ~ 160 | 1.5 |
250 ~ 500 | 200 ~ 630 | 1.0 |
1000 ~ 2000 | 800 ~ 2500 | 0.5 |
4000 ~ 8000 | 3150 ~ 10000 | 1.0 |

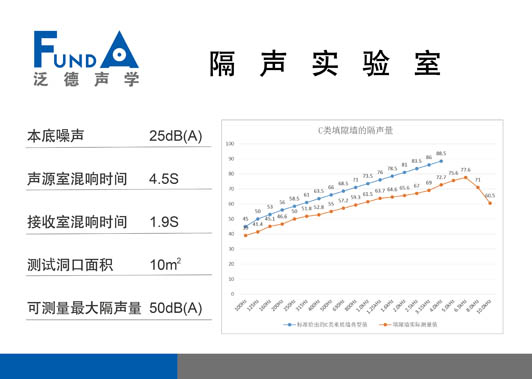

隔声室由两个混响室组合,根据实验测试需求,还可分为空气声隔声室和撞击声隔声室。
隔声量室由两个混响室和一个消声室组成。
混响室单独使用时,满足建筑材料和构件的吸声系数及机电产品的声功率测量等。设计完全满足以下标准中的各项规定:
GB/T 20247-2006 / ISO354:2003 声学混响室吸声测量
ISO 354:2003 Acoustics -- Measurement of sound absorption in a reverberation room;
JJF 1143-2006 “混响室声学特性校准规范”
GBT 6881.1-2002 声学声压法测定噪声源声功率级混响室精密法
两个混响室组合成隔声量室使用时,满足建筑材料和门、窗等构件的隔声测量等。设计完全满足以下标准中的各项规定:
GB/T 19889.1~18-2005 声学建筑和建筑构件隔声测量第1~18部分
ISO 140:1991 Acoustics -- Measurement of sound insulation in buildings and of building elements -- Part 1-18
ISO 10140-1:2010 Acoustics -- Laboratory measurement of sound insulation of building elements -- Part 1: Application rules for specific products
ISO 10140-2:2010 Acoustics -- Laboratory measurement of sound insulation of building elements -- Part 2: Measurement of airborne sound insulation
ISO 10140-3:2010 Acoustics -- Laboratory measurement of sound insulation of building elements -- Part 3: Measurement of impact sound insulation
ISO 10140-4:2010 Acoustics -- Laboratory measurement of sound insulation of building elements -- Part 4: Measurement procedures and requirements
ISO 10140-5:2010 Acoustics -- Laboratory measurement of sound insulation of building elements -- Part 5: Requirements for test facilities and equipment
当混响室和消声室组合成隔声量室使用时,满足北美(ECE)整车及零部件等相关噪声测量。设计完全满足以下标准中的各项规定:
ECE R51 有关对四轮以上汽车就其噪声排放认证的统一规定
建造隔声室需要注意的事项:
隔声处理
根据现场环境状况,为保证达到需要的本底噪声和良好的声场环境,从节省成本的角度出发,建议做240mm实心砖墙体,双面抹灰后粉刷。利用原有的屋面做顶面。
房间内整体抹灰后进行打磨粉刷,两面墙体中间的缝隙处填充隔声棉。
声场特性
混响室的设计要求尽量加长空房间的混响时间以保证室内声场扩散。混响时间的极限,在高频率决定于空气的分子吸收,在低频率则决定于墙、天花板和地板表面的吸收。常用的材料有瓷砖或水磨石等。
混响室的体形常采用不规则房间或者边长成调和级数比的矩形房间。针对墙体和顶面用砂浆抹平打磨后再进行粉刷涂料,地面铺设玻化砖,并根据声场的调节悬挂反射板。
做隔声量室时,应控制室内的混响时间,扩散体和吸声体就必须做成可方便拆卸的。这样在隔声量测试时,吸声体要使用方便且能快速安装;做混响室测试时,吸声体要方便快速拆卸,不影响混响室的使用。
地面处理
房间内地面铺设全反射玻化砖,施工完成厚度50mm,吸声系数小于0.01。地面有10m2的灰色吸声测试指示区。
隔声门
两樘门之间设计吸声构造,形成“声闸”结构,避免夹腔声共振。
隔声门为防火隔声门,由隔声钢板、隔声棉等材料,经专业的声学设计及严格的制作工艺加工而成。采用双企口设计,选用优质的铰链、门锁及密封条,确保密封良好,开启轻便自如,能停留在任意角度上;表面静电粉末喷涂,美观大方。
测试窗口
两个混响室之间设置测试窗口,面积为10平方米,对土建结构进行声学处理,便于今后安装和拆除试件。
混响室和全、半消可转换消声之间设置测试窗口,对声场进行声学处理,要求开启、关闭灵活自如,其测试窗口上的尖劈在关闭后与消声室内墙体上的尖劈融为一体。
照明电器
采用LED静音节能灯,均布于混响室内顶面,确保室内照度不低于500Lux。
室内设置隐蔽式电箱1个,安装电源插座AC220V/4个;预留75mm穿线管1个,所有进出消声室的管线均做声学处理。
